複数ステーションの Wudu Row の配管を計画するにはどうすればよいですか?{0}

Kingdoir バスルーム・衛生陶器の知識

マルチステーション-ウドゥ盆地この列は、マニホールドと分岐のレイアウトで最適に機能します。--: 1 本の主供給ラインが壁に沿って伸び、分岐が独自のバルブで各ステーションに供給します。これにより、圧力が均一に保たれ、修理が楽になり、単一のデイジーチェーン回線のカスケード障害が回避されます。-同じ考え方が、排水管 - の 1 つのきれいな斜面、数ステーションごとに配置された排水管、および列レベルでの分離にも当てはまります。

多様体-と-分岐​​のレイアウト

ステーションの蛇口の高さで壁に沿って 3/4 インチの主電源を配線し、次に 1/2 インチの給電をそれぞれに分岐します。ウドゥーシンク。すべての分岐に遮断バルブを取り付け、列の入口にメインバルブを取り付けます。-このレイアウトでは、列を排水することなく、漏れのあるステーションが数分で隔離され、遠端の圧力は最初のステーションの圧力に近い状態に保たれます。デイジー-洗面器から洗面器へのチェーン接続はパイプのコストが安いが、公共の洗面所には間違っている-一つの故障で下流のすべてが台無しになってしまう。

パイプサイズ参考表

排水と傾斜

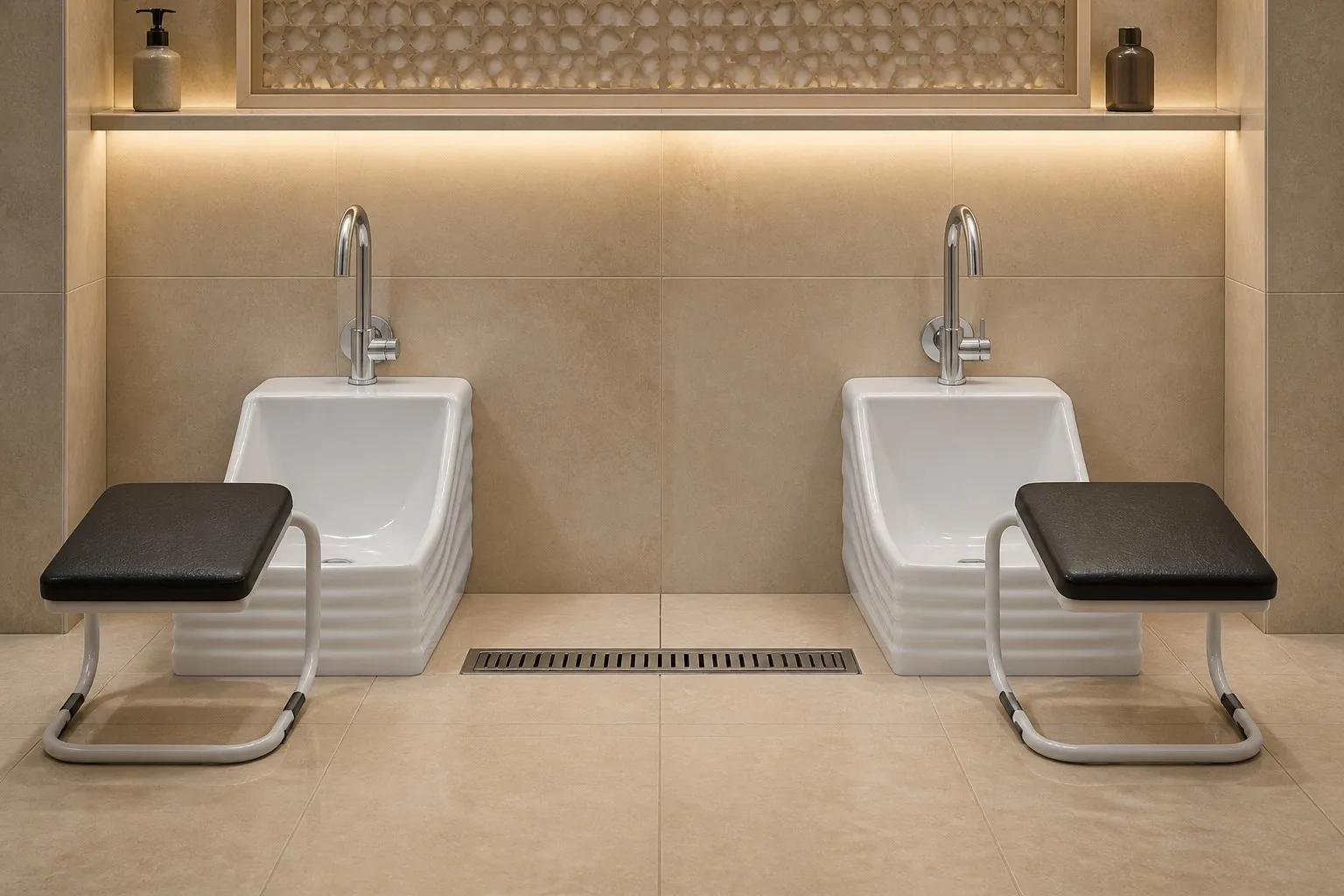

床をスクリードする前に排水管の計画を立てます。 2 ～ 3 ステーションごとに床排水管を設置し、床に向かって 1 ～ 2% の一定の傾斜を付けます。- 足洗いからの水は平らな床では行き場がありません。列が壁に接する場合は、列の後ろとの間に 50 ～ 100 mm の隙間を保ちます。ウドゥ盆地排水路と防水膜がきれいに流れるようにします。壁に取り付けられた蛇口を使用する設計の場合は、タイルを貼る前にステーションの中心で壁に電源を差し込みます。{1}}

設置者向けの計画のヒント

• マニホールドを蛇口の高さより上に置き、分岐が各ステーションに向けてわずかに下に傾斜するようにして、バルブが閉じたときに空気を逃がし、パイプがきれいに排水されるようにします。
• 12- ステーションの列にあるすべての分岐バルブ - にラベルを付けます。ラベルのないバルブでは 5 分間の修理が大変な作業になってしまいます。
• 列の入口に沈殿ストレーナーを置きます。モスクの洗面所はタンクから水を汲むことが多く、センサーの蛇口は砂砂ですぐに摩耗してしまいます。
